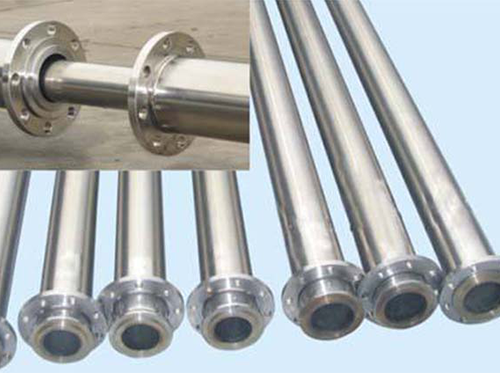

真空管道由內管、外管以及多層絕熱材料組成，夾層內多層絕熱材料復合而成，以減少輻射傳熱；并將夾層抽成高真空狀態，以降低對流傳熱；內外管之間用低導熱系數材料隔離，以減少固體傳熱，從而把內管冷量損失控制到最低限度，充分滿足低溫液體（LOX、LIN、LAr、LH2、LHe、LNG）等長距離輸送，這樣稱為高真空多層絕熱低溫液體輸送管道（簡稱真空管）。

真空硬管技術設計

●內管在液氮溫度下，收縮率為0.3％，對于硬管，在內管或外管上還須設置補償器

●在管道上直接安裝高真空多層絕熱低溫截止閥、止回閥、緊急截斷閥以及安全系統

●插拔式真空接頭連接處漏熱小，無結霜、結露

●有特殊需求的客戶定制特殊結構形式的真空絕熱管道系統

真空管硬管選材

●內、外管均為特種優質不銹鋼管（SUS304）

●夾層中采用目前先進的專用多層絕熱材料及氣體吸附劑

●導熱系數低的支撐、真空管硬管的連接方式

●插拔式連接（通稱為真空法蘭連接）

●焊接式連接（在安裝現場將分?jǐn)嘀谱髡婵展艿慕宇^焊接）

真空管硬管的安裝

●分段制作，管段道之間采用真空法蘭連接，或焊接連接，安裝及維護方便

●專業人員安裝

●縮短安裝時間，節省安裝工作量，降低安裝成本、真空管硬管運用

●真空管硬管主要運用：制氧機將低溫輸送到貯槽；貯槽將低溫液體輸送到生產設備等

●真空管運用行業：工業氣體、醫學、生物學，電子、航空、汽車，餐館、飲料等行業，輸送液氮（LIN）、液氬（LAr）、液氧(LOX)、液化天然氣(LNG)。

真空管硬管技術參數

高真空多層絕熱低溫液體輸送管道技術參數

管道規格 公稱通徑 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150

內管：ф20 ф25 ф32 ф38 ф45 ф57 ф76 ф89 ф108 ф133 ф159

外管：ф76 ф89 ф 89 ф108 ф108ф114 ф133 ф159 ф168 ф219 ф219

工作壓力 根據用戶需要設計

設計溫度 -270℃

工作介質 LO2、LN2、LAr、LH2、LHe

內、外筒材質 1Cr18Ni9Ti、SUS304

結構形式 高真空多層絕熱

夾層壓力 ＜0.004Pa

管道真空漏率 ＜2×10-10PaL/S

內管強度試驗 根據工作壓力進行

氣密性試驗 根據工作壓力進行

設計依據

1．根據國家有關標準和Q/XLT01-2008標準

2．按用戶提供的低溫液體輸送管道系統布置圖要求進行
